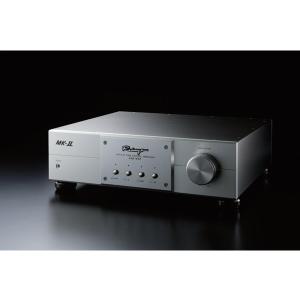

Riemyo CAT777MK2

◆回路構成

回路方式 Non-NFB

増幅素子 真空管増幅 12AU7 x 2

真空管整流 6X4WA x 2

回路電源 増幅回路部 +250V （L/R完全独立２系統電源）

ヒーター電源 安定化直流点火 （L/R完全独立２系統電源）

制御電源 リレー制御部 +5V （L/R完全独立２系統電源）

部品配線 圧着配線

L/R配線材方向極性管理

L/R配線材同一寸法管理 （L/R対称配線）

配線材 高音質ケーブル （特製低損失伝送ケーブル）

抵抗器 高音質抵抗 （非磁性カーボン抵抗）

コンデンサー 高音質フィルムコンデンサー （特製Infini Cap）

入出力端子 RCA端子 （特製高性能金メッキ端子）

◆筐体構造

ケース 極厚高剛性アルミ筐体 （シャーシ/5mm フロントパネル/10mm）

対称構造 L/R対称の構造・対称の部品配置

脚 ハーモニックス特製重量脚 （脚/50φx25〜27H可変）

ボリュームノブ 特製削りだし化粧ノブ （ノブ/60φx30）

◆主要機能

チャンネル数 2チャンネルステレオ （Lチャンネル/Rチャンネル）

入力端子数 4入力 RCA端子 （PHONO/CD/TUNER/LINE）

出力端子 3出力 RCA端子 （1/2/3）

入力選択 4入力 （PHONO/CD/TUNER/LINE）

◇押釦選択位置は、電源遮断時も記憶保持されます。

◇PHONO端子は、「PHONO EQUALIZER PRE-AMPの出力」を接続する端子です。他の3入力端子と同じく、特性はFLATでRIAA等化回路などの機能は含みません。（PHONOを使用する場合はPHONO EQUALIZER PRE-AMPが必要です。）

主レベルコントロール L/Rチャンネルレベルコントロール （1軸2連VOLUME −∞〜FULL 23接点）

インジケーターランプ 赤（電源投入時/WARM UP）→ 緑（約40秒後/READY）

※ランプが赤色の内はご使用にならないでください。

◆電気仕様

利得 17dB （VOLUME MAX）

基準入出力レベル 入力 0.2Vrms

出力 1.42Vrms （MAIN VOLUME MAX）

最大通過レベル 約30Vrms （85Vp-p） 正弦波

約120Vp-p クリップ波形

周波数特性 5Hz〜200kHz

ノイズレベル -86dBm/38.8μVrms （IHF-A）

クロストーク 100dB（1kHz） 90dB（20kHz）

入力インピーダンス 50kΩ

出力インピーダンス 560Ω

◆電源・その他

電源 AC100V 50/60Hz （100/117/230V）

消費電力 45W

外形寸法 430(W) x 116(H) x 365(D) mm

+29mm（フロント） ボリュームノブ

+17mm（リヤ） RCAピン

+25mm（ボトム） 脚

最大外形寸法 430(W) x 141(H) x 411(D) mm

重量 13kg

付属品 AC電源コード
