デュアルモノラル構成からサブウーハーや2.1chまで使い方自在

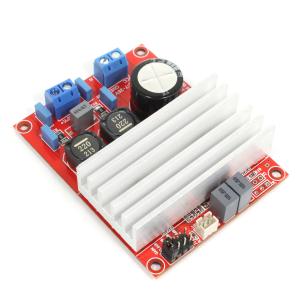

◆『 NFJ公式ブログ記事 新製品のご案内-NFJオリジナル★ST製TDA7492EデジタルアンプIC搭載モノアンプ完成基板 』

自作オーディオファンの皆様に、うれしいお知らせです！

1ロット生産のみで完全打ち切り企画だった、「NFJオリジナル★ST製TDA7492MVデジタルアンプIC搭載モノアンプ完成基板」が、完売後もユーザー様から再生産の熱望により、大幅にリニューアル！

完全に新設計の「NFJオリジナル ST製TDA7492E デジタルアンプIC搭載 モノアンプ完成基板」として帰ってまいりました。

旧ロット「TDA7492MVモノアンプ完成基板」の発売当時は、デジタルアンプ完成基板のモノラルアンプは非常に珍しく、自作オーディオファンの皆様から絶大なご支持を賜りました。

完売後も再生産のご要望を多く頂戴しておりましたが、「TDA7492MV」デジタルアンプICの入手難から再生産には支障があるため、安定して調達でき音質でも定評のある「TDA7492E」を採用してのリニューアルとなりました。

「TDA7492E」の2ch出力をPBTL接続でモノラル駆動する事により、前モデル比136％の大パワーと、3Ωのスピーカーを楽々鳴らし切る駆動力を実現(※1)。

そのパワーを発揮するためにパワーに合わせて基板を前モデル比139%の大型化しており、瞬間的な大電流に対応できるよう徹底したアートワークの見直しと、グランド強度を稼いでワンランク上のアンプへと進化しました。

「TDA7492E」は、FX-AUDIO-ブランドのアンプ製品でも多数の機種に採用しているパワーアンプICですので、音質に関しては折り紙付きです。

また、基本的なコネクタの配置は前モデルを踏襲しておりますので、前モデルからの基板載せ替えも比較的簡単です。(※2)

(※1)インピーダンス3Ωスピーカーへの出力は、出力レベルによっては電源コンデンサ交換などの改造が必要ですので、ユーザー様の責にてお楽しみください。

(※2)基板サイズが少し大きくなっていますのでケースサイズについてご注意ください。

玄人向けの嬉しい設計も！

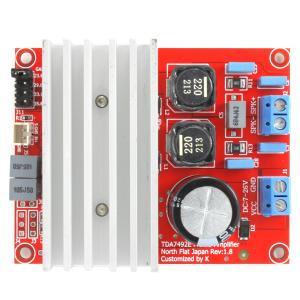

標準配置しているSMDインダクターと入れ替えてラジアルタイプのインダクター(5mm-7.5mmピッチ幅)を使えるようにスルーホールパッドを設定しております。（※要リワーク）

また、クロック同期・ミュート・スタンバイも簡単に施工できるよう配慮した基板設計とシルクプリント。

ハンダ要らずでお手軽にモノラルアンプを作れる完成基板ですので、中級者の方から機能や音質に拘るベテランユーザー様まで幅広くお楽しみ頂ける製品となっております！この機会に是非お試しください。

【製品の特徴】・音質に定評のあるST Microelectronics製 TDA7492E デジタルアンプICを採用

・基板1枚で1ch出力の「モノラル基板」として特化させたアンプ完成基板製品

・2枚の基板を2ch使用する際のクロック同期の設定を用意

※2枚の基板で2ch使用する際、必ずしも同期させる必要はございません。

・リニューアルにより前モデル比136%のハイパワーとなる68W出力を実現

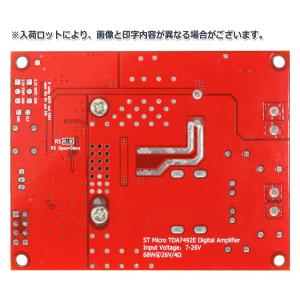

・更にグランド強度を強化した特徴的なアートワークの新設計基板

・リワーク＆部品交換等の玄人向けカスタムにも配慮した基板設計

【ご使用方法いろいろ】・当製品を2枚でデュアルモノラル構成アンプシステムの構築に

・パワードスピーカーの製作に

・マルチチャンネル2.1ch〜5.1chの0.1ch用アンプに

・サブウーハーやスーパーウーハー用アンプに

【注意事項】※下記注意事項をご理解・ご了承頂ける方のみお求めください※

・知識の有る方向けの完成基板です。印字されている内容や意味がわからない方は、本製品のご購入はお勧めできません。

・当製品には説明書・回路図は付属しません。(必要情報は基板に印字)

・回路図はICのデーターシートに記載のリファレンス回路を参考にしてください。

・組み込み部品としての販売ですので基本的に保証はございません。(出荷前に全品検査済み)

※)商品到着時に著しい基板上の問題がある場合などはご使用になる前にご連絡ください。

・拡張設定(ミュート/スタンバイ/同期動作)について、必要情報は基板に印字しておりますのでデータシートと照らし合わせてご理解いただける方のみご使用ください。

※)細かい部分で違いがございますが、基本的にはリファレンス回路同等となっております。

・当製品は比較的パワーのある製品のため、信号ラインの引き回しなどには十分留意して施工してください。

・弊社では使用に関するサポートは行っておりませんので、あらかじめご理解のうえお求めください。

【製品仕様】

パワーアンプIC：

ST Microelectronics製 TDA7492E デジタルアンプIC

最大出力：

68Wｘ1ch(電源入力26V・4Ω時)

対応インピーダンス：

4Ω〜16Ω

動作電圧：

DC7〜26V

各種設定：

ゲイン4段階切り替え(23.6/29.6/33.1/35.6dB)※ジャンパピン

ミュート/スタンバイ/同期動作

サイズ：

77mm×60mm×21mm

重量：

約80g(ヒートシンク含む)
